انتخاب و نصب صحیح کلید محافظ جان (RCD)، نخستین و حیاتیترین لایه دفاعی در سیستمهای الکتریکی ساختمان برای مقابله با دو تهدید مرگبار است: شوک الکتریکی و آتشسوزی ناشی از نشت جریان. برخلاف فیوزهای معمولی که تنها در برابر اضافه بار و اتصال کوتاه عمل میکنند، RCD با حساسیت بسیار بالا، کوچکترین نشت جریان به زمین یا بدن انسان را شناسایی کرده و در کسری از ثانیه مدار را قطع میکند.
استفاده از یک مدل استاندارد و متناسب با ظرفیت سیستم، نه تنها جان انسانها را در برابر برق گرفتگی نجات میدهد، بلکه با مهار نشتهای جزئی، از ایجاد جرقه و گرمای ناشی از قوس الکتریکی که عامل اصلی آتش سوزیهای خانگی است، جلوگیری میکند.

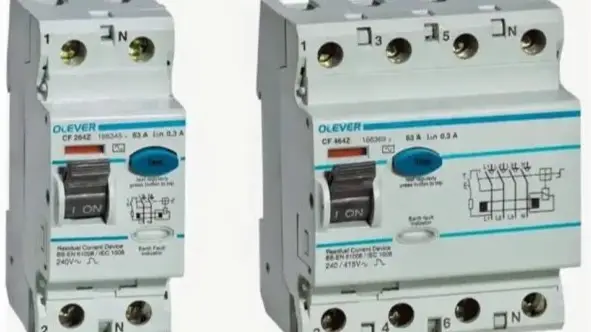

کلید محافظ جان (RCD) چیست؟
کلید محافظ جان، یکی از حیاتیترین تجهیزات حفاظتی در سیستمهای برق رسانی است که وظیفه اصلی آن شناسایی و مهار جریانهای نشتی است. عملکرد این کلید بر پایه یک اصل دقیق استوار است: مقایسه مداوم جریان ورودی (سیم فاز) با جریان خروجی (سیم نول). در یک سیستم سالم، مقدار جریان رفت و برگشت باید کاملاً با یکدیگر برابر باشد؛ اما به محض اینکه نشت جریان رخ دهد (به دلیل برخورد انسان با سیم لخت، خرابی عایق تجهیزات یا نفوذ رطوبت)، اختلاف جریان ایجاد شده توسط RCD در کسری از ثانیه شناسایی میشود.
به محض تشخیص این اختلاف پتانسیل، کلید با قطع فوری مدار، از انتقال جریان مخرب به بدن انسان (جلوگیری از شوک الکتریکی) و همچنین از ایجاد حرارت ناشی از قوس الکتریکی (جلوگیری از آتش سوزی) جلوگیری میکند. علاوه بر حفظ سلامت جانی، این تجهیز با مهار نشتهای کوچک، از آسیبهای ناخواسته به تجهیزات حساس و ماشینآلات صنعتی نیز محافظت مینماید.
کلید محافظ جان چه کار میکند؟
برای درک بهتر عملکرد خرید کلید محافظ جان (RCD)، یک مدار الکتریکی استاندارد را در نظر بگیرید. در این مدار، الکتریسیته از طریق کابل فاز (سیم برق) وارد دستگاه میشود، انرژی مورد نیاز را تأمین میکند و سپس از طریق کابل نول (سیم خنثی) به منبع بازمیگردد تا چرخه جریان تکمیل شود. در یک حالت ایدهآل و ایمن، مقدار جریانی که از فاز عبور میکند باید دقیقاً با جریانی که از نول بازمیگردد، برابر باشد.
وظیفه اصلی RCD، نظارت لحظهای و بسیار دقیق بر این توازن است. اگر به هر دلیلی (مانند برخورد انسان با لایه زنده برق، خرابی عایق یا نفوذ رطوبت) بخشی از جریان به جای بازگشت از سیم نول، از مسیر دیگری مانند بدنه دستگاه یا زمین خارج شود، ناخودآگاه یک «اختلاف جریان» ایجاد میگردد. در این لحظه، مقدار جریانی که از سیم نول بازمیگردد، کمتر از جریان عبوری از سیم فاز خواهد بود. کلید محافظ جان با تشخیص این عدم توازن در کسری از ثانیه، بلافاصله منبع تغذیه را قطع کرده و پیش از آنکه این جریان نشتی منجر به مرگ یا آتش سوزی شود، مدار را از مدار خارج میکند.
تفاوت حیاتی بین کلید محافظ جان (RCD) و فیوزهای معمولی
تفاوت بنیادین میان کلید محافظ جان (RCD) و فیوزهای معمولی، در نوع تهدیدی است که هر کدام با آن مقابله میکنند. فیوزها و کلید مینیاتوری (MCB) اساساً برای حفاظت از سیم کشی و تجهیزات در برابر خطراتی نظیر «اضافهبار» و «اتصال کوتاه» طراحی شدهاند و تنها زمانی عمل میکنند که جریان از یک حد مجاز بسیار بالا فراتر رود.
در مقابل، RCD با حساسیت بسیار بالاتر، برای حفاظت از جان انسان طراحی شده است؛ این کلید حتی کوچکترین نشت جریان (که بسیار کمتر از حد عمل یک فیوز است) را نیز تشخیص میدهد. در واقع، فیوز اگر برق گرفتگی فردی را تشخیص دهد، ممکن است اصلاً عمل نکند، اما RCD دقیقاً برای شناسایی همین جریانهای کوچک و مخرب برنامه ریزی شده است تا از شوک الکتریکی مرگبار پیشگیری کند.
نقش RCD در پیشگیری از شوک الکتریکی و مرگ ومیر ناشی از برق گرفتگی
نقش کلیدی RCD در حفظ سلامت انسان، فراتر از یک قطع کننده ساده، در توانایی آن برای شناسایی «جریانهای مرگبار» نهفته است. در اکثر موارد، برق گرفتگی زمانی رخ میدهد که جریان الکتریکی به جای مسیر استاندارد، از طریق بدن انسان به سمت زمین تخلیه شود؛ این فرآیند میتواند در کسری از ثانیه منجر به ایست قلبی یا آسیبهای سیستم عصبی شود.
از آنجایی که جریانهای ناشی از برخورد انسان با برق معمولاً بسیار ضعیفتر از آن هستند که یک فیوز معمولی را فعال کنند، حضور RCD با حساسیت بسیار بالا، تنها راه مقابله با این خطر است. این تجهیز با تشخیص هرگونه انحراف جریان از مسیر اصلی، تنها در چند میلیثانیه مدار را قطع میکند و پیش از آنکه شدت جریان الکتریکی به سطح بحرانی و مرگبار برسد، از انتقال انرژی مخرب به بدن انسان جلوگیری مینماید.
انواع کلیدهای محافظ جان بر اساس نوع جریان و کاربرد
کلیدهای محافظ جان بر اساس ماهیت جریانهای الکتریکی که قادر به شناسایی آنها هستند، به گروههای مختلفی تقسیم میشوند که هر یک کاربرد تخصصی دارند.
- در ابتدای این طیف، نوع AC قرار دارد که برای تشخیص جریانهای متناوب (AC) ساده طراحی شده و در اکثر مصارف عمومی و خانگی کاربرد دارد. با ورود تکنولوژیهای الکترونیکی، نوع A معرفی شد که علاوه بر جریانهای متناوب، توانایی تشخیص جریانهای ضربانی (Pulsating DC) را نیز دارد و برای بارهای الکترونیکی کلاس ۱ تک فاز ایدهآل است.
- برای تجهیزات پیشرفتهتر، نوع F توسعه یافته که علاوه بر ویژگیهای نوع A، قابلیت تشخیص جریانهای فرکانس متغیر را داراست و به طور ویژه برای مداراتی که از درایوهای سرعت متغیر تک فاز استفاده میکنند، طراحی شده است.
- در بالاترین سطح از نظر پیچیدگی و کاربرد، نوع B قرار دارد که توانایی شناسایی تمامی انواع جریانهای نشتی (شامل جریانهای مستقیم خالص) را دارد؛ به همین دلیل، این نوع برای محیط های حساس و صنعتی مانند سیستمهای تولید برق خورشیدی (PV)، ایستگاههای شارژ خودروهای الکتریکی (EV)، تجهیزات پزشکی و درایوهای سه فاز که از یکسوکنندههای پیچیده استفاده میکنند، ضروری است.
چگونگی مهار قوس الکتریکی و جلوگیری از آتش سوزیهای خانگی
یکی از اصلیترین عوامل بروز آتش سوزیهای خانگی، پدیدهای به نام قوس الکتریکی (Arc Fault) است که در اثر آسیب به عایق سیمها، اتصالات شل یا فرسودگی کابلها رخ میدهد. در این حالت، الکتریسیته به شکل جرقههای مداوم و بسیار پرحرارت در میان هوا پرش میکند که میتواند باعث ذوب شدن تجهیزات و اشتعال مواد اشتعالپذیر در اطراف میشود.
کلید محافظ جان (RCD) با پایش دقیق مسیر جریان، کوچکترین نشت جریان ناشی از این قوسهای الکتریکی را شناسایی میکند. از آنجایی که نشت جریان معمولاً پیشدرآمدی بر ایجاد حرارت شدید و جرقه است، RCD با قطع سریع مدار، پیش از آنکه این جرقه به یک شعله کنترل نشده تبدیل شود، زنجیره تولید گرما را مختل کرده و از تبدیل یک نقص فنی ساده به یک فاجعه آتش سوزی در محیط خانه جلوگیری میکند.
استانداردهای جهانی در انتخاب و نصب کلید محافظ جان
برای انتخاب و نصب ایمن کلید محافظ جان، رعایت استانداردهای بینالمللی (مانند IEC 61008 یا IEC 61009) و استانداردهای ملی الزامی است تا از عملکرد صحیح تجهیز در شرایط بحرانی اطمینان حاصل شود. یکی از مهمترین استانداردهای انتخاب، تطابق حساسیت جریان نشتی با محیط کاربرد است؛ به طوری که برای حفاظت از جانی انسان در محیط های مسکونی، استفاده از مدلهای با حساسیت ۳۰ میلیآمپر (30mA) الزامی است، در حالی که برای حفاظت از تجهیزات در محیط های صنعتی، از مدلهایی با حساسیت بالاتر استفاده میشود.
علاوه بر این، در فرآیند نصب، رعایت توازن بین جریان فاز و نول، استفاده از کابلهای با استاندارد بالا و عدم ترکیب نادرست RCD با تجهیزاتی که باعث قطع مکرر (Nuisance Tripping) میشوند، از اصول فنی است که باید توسط تکنسینهای مجرب اجرا گردد تا سیستم حفاظتی همواره آماده به کار و قابل اعتماد باقی بماند.
کاربردهای کلید محافظ جان چیست؟
کلید محافظ جان (RCD) یک ابزار حفاظتی چند منظوره است که کاربرد آن از محیط های مسکونی تا محیط های صنعتی بسیار گسترده است.
- در مناطق مسکونی، این تجهیز معمولاً در پنل توزیع یا در ارتباط با پریزها نصب میشود تا علاوه بر جلوگیری از شوکهای کشنده، از تجهیزات خانگی و مدارهای داخلی در برابر خطاهای الکتریکی محافظت کند؛ به ویژه در استفاده از وسایل برقی در فضای باز، حضور RCD یک لایه امنیتی حیاتی محسوب میشود.
- در محیط های تجاری مانند فروشگاهها و ادارات، RCDها با ادغام در تابلوی برق اصلی یا استفاده از پریزهای مجهز به محافظ جان، امنیت تجهیزات حساس (مانند کامپیوترها و دستگاههای اداری) را در برابر نوسانات و نشت جریان تضمین میکنند.
- اما در بخشهای صنعتی، اهمیت این تجهیز دوچندان است؛ در کارخانهها و انبارها، RCDها به عنوان خط مقدم دفاع در برابر آتش سوزی و برق گرفتگی در مناطق مرطوب یا هنگام کار با ماشینآلات پرخطر (مانند دستگاههای جوشکاری) عمل میکنند تا از سلامت نیروی انسانی و پایداری خطوط تولید محافظت نمایند.
آموزش نصب کلید محافظ جان: دستورالعمل و محل نصب
نصب صحیح کلید محافظ جان (RCD) مستلزم رعایت دقیق استانداردهای مهندسی و الزامات فنی است، چرا که کوچکترین اشتباه در سیم کشی میتواند عملکرد حفاظتی آن را از کار بیندازد.
- فرآیند نصب باید حتماً توسط تکنسین یا برق کار مجرب انجام شود؛ این تجهیز معمولاً در تابلو برق اصلی ساختمان یا در کنار کلیدهای مینیاتوری (MCB) نصب میگردد تا بتواند کل مدار یا بخشهای مشخصی از آن را تحت پوشش قرار دهد.
- در هنگام نصب، توجه به سیم فاز و نول و رعایت جهت صحیح ورود و خروج جریان بسیار حیاتی است، زیرا جابهجا شدن این دو سیم باعث میشود RCD در هنگام بروز خطا عمل نکند.
- همچنین، محل نصب باید به گونهای باشد که دسترسی آسان برای تست دورهای و همچنین محافظت در برابر رطوبت و ضربه تضمین گردد تا همواره آماده واکنش در لحظات بحرانی باشد.
نکات ایمنی در نصب و سیم کشی صحیح کلید محافظ جان
برای دستیابی به بالاترین سطح ایمنی، رعایت دقیق نکات فنی در مرحله سیم کشی کلید محافظ جان (RCD) الزامی است.
- نخستین و مهمترین نکته، تفکیک دقیق سیمهای فاز و نول و اطمینان از ورود آنها به ترمینالهای صحیح است؛ چرا که اشتباه در جایگذاری این دو سیم، باعث از کار افتادگی کامل سیستم حفاظتی در هنگام بروز خطا میشود.
- دوم، باید از اتصالات شل و سست پرهیز کرد، زیرا اتصالات ضعیف باعث ایجاد مقاومت الکتریکی، گرمای بیش از حد و در نهایت عملکرد نادرست کلید یا حتی آتش سوزی میشود.
- همچنین، استفاده از سیمهای با سطح مقطع مناسب و مطابقت داشتن آنها با ظرفیت جریان RCD بسیار حیاتی است.
- در نهایت، نصب باید به گونهای انجام شود که مسیر سیم ارت (Earth) به درستی برقرار باشد و از ایجاد نشتهای کاذب در محل اتصالات که منجر به قطع مکرر و بیدلیل میشود، جلوگیری گردد.
در آخر…
در نهایت، باید تأکید کرد که نصب کلید محافظ جان (RCD)، تنها یک انتخاب فنی نیست، بلکه یک تصمیم حیاتی برای حفظ جان انسانها و سلامت اموال در برابر خطرات الکتریکی است. از درک عملکرد دقیق این تجهیز گرفته تا انتخاب مدل مناسب (AC، A، F یا B) و رعایت اصول نصب، همگی گامهایی هستند که باید با دقت و بر اساس استانداردهای جهانی برداشته شوند. با توجه به حساسیت بالای این تجهیزات، انتخاب یک برند معتبر که کیفیت ساخت، دقت در تشخیص نشت جریان و پایداری در عملکرد را تضمین کند، از اهمیت بسیار زیادی برخوردار است.
